计算机组成原理

系统概念

发展阶段

阶段技术基础存储技术编程语言特点
第一代（1940s-1950s）电子管鼠笼式延迟线、磁鼓机器语言体积大、功耗高、运算慢、I/O 很慢、可存储信息
第二代（1950s-1960s）晶体管磁芯存储器汇编语言更小更快、更稳定、更省电
第三代（1960s-1970s）中小规模集成电路（SSI/MSI）磁芯/半导体混合高级语言出现操作系统问世，批处理多道
第四代（1970s-至今）大规模/超大规模集成电路（LSI/VLSI）半导体存储器C语言等高级语言广泛微处理器诞生，计算机普及化，出现个人电脑、网络、AI

计算机的更新迭代

驱动因素解释
摩尔定律每 18~24 个月，芯片上的晶体管数量翻倍，计算能力大幅提高，带动软件向更高复杂度、更多功能演进
半导体存储器的发展存储容量增大、速度提升、价格下降，推动软件具备更强数据处理和存储能力（如数据库、大型软件系统）
微处理器的发展微处理器不断集成更多功能（如图形加速、AI指令集等），促使软件向智能化、图形化、多媒体化发展

计算机的应用

应用领域特点与说明
科学计算⭐最早应用，处理复杂公式和计算，如天体模拟、气候建模等（追求精度与性能）
过程控制用于实时监控与控制工业流程，如自动化生产线、航天飞控系统等（实时性强）
人工智能⭐模拟人类智能，如语音识别、图像识别、机器学习（智能化方向）
数据处理⭐应用最广泛最重要，处理简单但量大的数据，如银行、电商、统计系统等
计算机辅助应用提高设计制造等工作效率，包括：
 - CAD：辅助设计
 - CAM：辅助制造
 - CAI：辅助教学
 - CAT：辅助测试
 - CAE：辅助工程分析
多媒体应用⭐处理图像、音频、视频等多媒体数据，如游戏、电影、音乐等（多模态数据处理）

计算机的分类

分类方式类型关键词/说明
按工作原理① 数字式离散数据、常见如 PC、手机，操作二进制，准确、通用
② 模拟式连续数据、如温度仪表、电压控制，处理模拟信号
③ 混合式数字 + 模拟结合，如雷达系统、航天控制等
按计算机性能/规模① 巨型机国防科研、航天等超级运算（如“神威·太湖之光”）
② 大型/中型机企业/科研部门使用，支持多人多任务
③ 小型机用于小型机构、部门、办公系统
④ 微型机个人电脑 PC、笔记本，最常见
⑤ 单片机嵌入式设备控制器，如智能电饭煲、空调遥控器

计算机常见性能指标

指标名称含义与说明
字长CPU 一次能处理的 二进制位数，常见如 8 位、16 位、32 位、64 位；字长越大，处理能力越强
运算速度衡量计算快慢的单位：
• MIPS（Million Instructions Per Second）百万条指令每秒
• MFLOPS（Million Floating-point Operations Per Second）百万次浮点运算/秒
• CPI（Cycles Per Instruction）执行一条指令所需的时钟周期数，越小越快
内存容量常用单位之间换算：
• 1KB = 1024B
• 1MB = 1024KB
• 1GB = 1024MB
• 1TB = 1024GB

冯诺伊曼计算机的特点

  • 五大组成部分：运算器、控制器、存储器、输入设备、输出设备
  • 程序存储原理：指令和数据在存储器中同等地位，按地址访问
  • 二进制编码：指令和数据都以二进制形式存储
  • 指令格式：每条指令 = 操作码（干什么）+ 地址码（找谁干）
  • 顺序执行 + 条件跳转：指令通常顺序执行，也可根据条件跳转执行顺序

计算机系统层次结构

层级名称特点执行主体
第 1 级微程序机器层真实硬件层，执行微指令机器硬件
第 2 级传统机器语言层机器语言层，微程序解释执行机器指令系统微程序
第 3 级操作系统层系统软件层，提供管理资源的服务（如进程、文件、设备等）操作系统（由机器指令+广义指令实现）
第 4 级汇编语言层提供符号化语言，便于与机器层交流，接近硬件层汇编程序
第 5 级高级语言层面向用户，接近自然语言，便于开发应用程序编译器或解释器

计算机语言

语言类型特点处理方式
机器语言- 又称二进制代码语言
- 计算机唯一能直接识别和执行的语言
- 编程复杂，需要记忆二进制指令编码		计算机硬件直接执行
汇编语言- 用符号代替机器指令的二进制码
- 需要汇编程序（汇编器）翻译成机器语言才能执行		汇编程序将汇编语言翻译成机器语言
高级语言- 接近自然语言，便于人类编写
- 需要编译程序把代码转换成汇编语言，再经过汇编器生成机器语言
或直接翻译成机器语言		先编译成汇编语言（或直接机器语言），再执行

语言处理程序

类型特点举例
解释型- 逐句解释执行程序代码
- 边解释边执行，执行效率相对较低
- 灵活，便于调试		BASIC、Python
编译型- 将程序源代码一次性编译成目标文件（如.obj文件）
- 编译完成后，运行效率较高		C、C++

CPU 的和它的主要性能指标

  • CPU包含运算器（对数据加工处理的中心）和控制器（计算机的控制中心）
  • 双核表示CPU上集成的两个运算核心
  • 主频 (Main Frequency): 也叫时钟频率，单位是MHz，用来表示CPU的运算速度。主频 = 外频 × 倍频系数。
  • 外频 (External Frequency): 是CPU的基准频率，单位也是MHz，表示CPU与主板同步运行的速度。
  • 倍频系数 (Multiplier): 指CPU主频与外频之间的相对比例关系。
  • 前端总线 (FSB) 频率 (Front Side Bus Frequency): 也叫总线频率，是CPU与内存直接交换数据的速度。
  • 缓存 (Cache): 是一种能够进行高速数据交换的存储设备，它在CPU与内存交换数据之前先与CPU交换数据，因此速度很快。

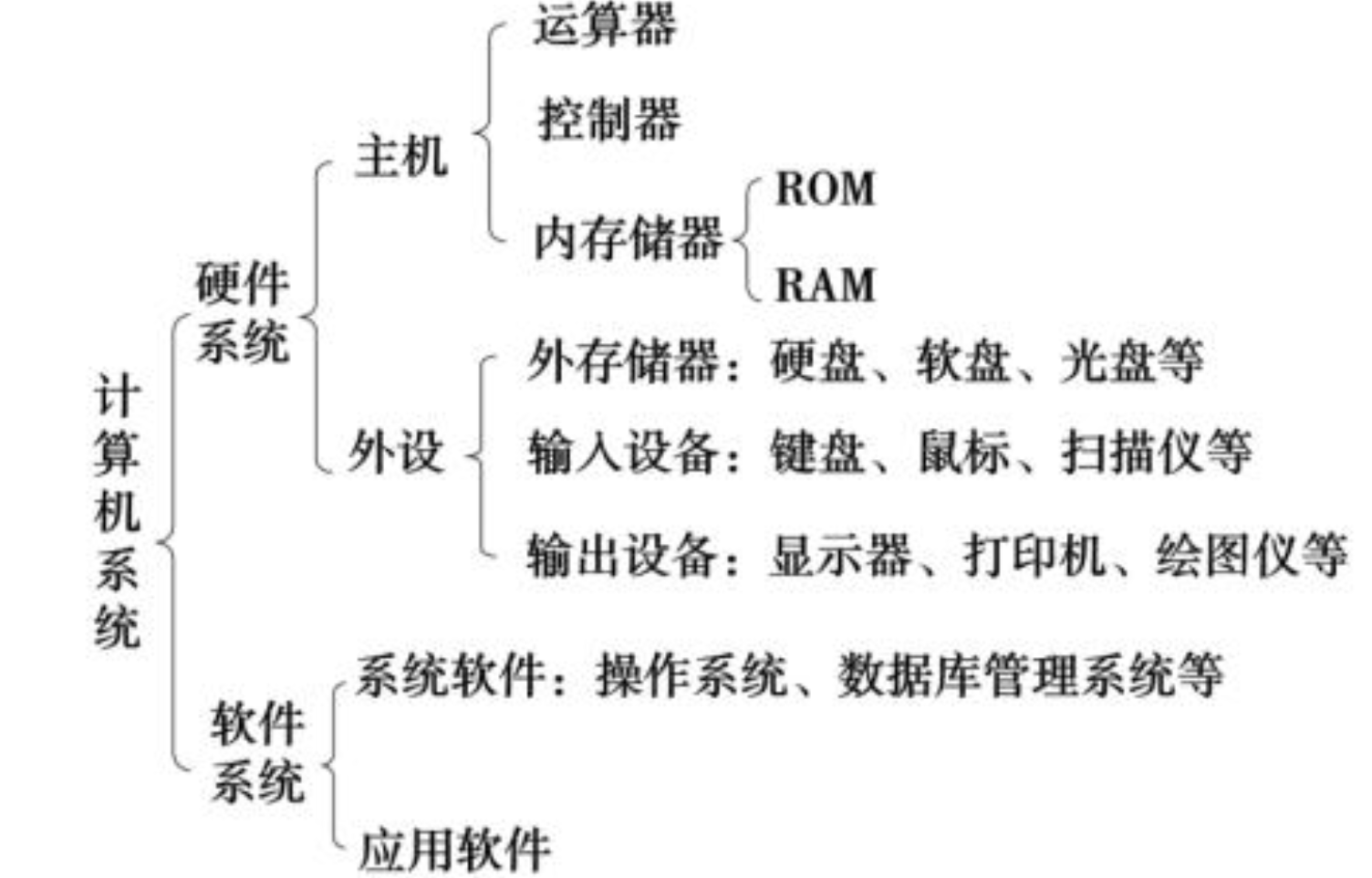

计算机系统的组成
计算机系统的组成
  • 理论上，CPU = 运算器 + 控制器
  • 计算机处理数据基本单位：位Bit
  • 计算机存储数据基本单位：字节Byte 1Byte = 8Bit

数据表示和运算

进制转换

  • 十转成非十：整数部分∶ 除 N 取余，商为 0 时，将余数倒序输出，小数部分∶乘 N 取整数
  • 非十转十：每位上的数码×基数的位次方，然后求和
  • 二/八/十六进制数的互相转换：一位八/十六进制数相当于三/四位二进制数

例 1：十进制转二进制（整数部分）

把十进制数 13 转成二进制：

  • 13 ÷ 2 = 6 余 1
  • 6 ÷ 2 = 3 余 0
  • 3 ÷ 2 = 1 余 1
  • 1 ÷ 2 = 0 余 1 （停止）

把余数倒序排列：1101 所以，13₁₀ = 1101₂

例 2：十进制转八进制（小数部分）

把十进制小数 0.625 转成八进制小数：

  • 0.625 × 8 = 5.0 → 取整数部分5，小数部分0.0
  • 0.0 × 8 = 0 → 取整数0

所以，0.625₁₀ = 0.5₈

例 3：二进制转十进制

把二进制数 1011 转成十进制：

  • 1×2³ + 0×2² + 1×2¹ + 1×2⁰
  • = 8 + 0 + 2 + 1 = 11

所以，1011₂ = 11₁₀

例 4：八进制和二进制互转

八进制数 7 转二进制：

  • 7 在二进制中是 111 （因为一位八进制=三位二进制）

八进制数 15 转二进制：

  • 1 八进制 = 001 二进制
  • 5 八进制 = 101 二进制
  • 所以 15 八进制 = 001101 二进制 → 合并去前导零就是 1101

例 5：十六进制和二进制互转

十六进制数 A 转二进制：

  • A = 10 十进制 = 1010 二进制（4位）

十六进制数 2F 转二进制：

  • 2 = 0010
  • F = 1111
  • 合起来是 00101111 或简写为 101111

机器数

  • 机器数 = 用一定规则将数转换计算机内部二进制的形式
  • 符号位：机器数中表示正负的位，0为正，1为负，符号位放在最高位。
    • 原码和反码有符号位，补码没有符号位
数字符号位数值位（二进制）原码反码补码移码说明
+50000010100000101000001010000010110000101正数的时候 原码=反码=补码，移码=真值+128
-5100001011000010111111010 (符号位不变，数值位取反)11111011 (反码+1)01111011负数：原码符号位1，反码数值位取反，补码反码+1，移码=真值+128
+00000000000000000000000000000000010000000正零，移码=0+128=128=10000000
-01000000010000000111111110000000010000000反码中有-0，补码无-0，移码中-0和+0相同

移码（阶码）

  • 移码（Excess Code）是一种特殊的机器数表示方法，主要用于浮点数的阶码部分
  • 移码 = 真值 + 偏移量（Bias），其中偏移量 = 2^(n-1)，n为位数
真值8位移码表示偏移量计算过程用途说明
-12800000000128-128 + 128 = 0最小负值
-12700000001128-127 + 128 = 1次小负值
-101111111128-1 + 128 = 127最大负值
0100000001280 + 128 = 128零值
1100000011281 + 128 = 129最小正值
12711111111128127 + 128 = 255最大正值

移码的特点：

  • 无符号比较：移码表示的数可以直接按无符号数比较大小，简化浮点数比较
  • 连续编码：所有真值都有唯一的移码表示，无重复
  • 零值特殊：真值为0时，移码为100...0（最高位为1）
  • 主要用于阶码：IEEE 754标准中，单精度浮点数的阶码用8位移码表示，偏移量为127

与补码的区别：

  • 补码：用于整数运算，有符号位概念
  • 移码：用于浮点数阶码，无符号位概念，便于比较大小

补码的计算

例子背景

我们用 8 位二进制补码表示整数，范围是 -128 到 +127。

补码加法举例

计算：

5 + (-3)

步骤：

  • 5 的二进制（补码）： 5 的原码是 00000101，因为是正数，补码同原码， 所以 [5]补 = 00000101

  • -3 的补码： 3 的原码是 00000011 先取反：11111100 加1：11111101 所以 [-3]补 = 11111101

  • 相加：

     00000101
+11111101
----------
 00000010 （忽略最高位进位）

  • 结果：00000010，即十进制的 2。

  • 验证：5 + (-3) = 2，正确。

补码减法举例

计算：

5 - 3

步骤：

  • 5 的补码：同上，00000101

  • 3 的补码：同上，00000011

  • 求 -3 的补码（减法转加法）

    • 取3的补码 00000011
    • 取反：11111100
    • 加1：11111101

  • 相加：

     00000101
+11111101
----------
 00000010

  • 结果：00000010，十进制 2。

  • 验证：5 - 3 = 2，正确。

IEEE754 标准

  • IEEE 754 标准是计算机中浮点数（小数）表示和运算的国际标准。它定义了浮点数的二进制格式和计算规则，保证不同平台之间浮点运算的一致性。
  • 一个浮点数拆成3部分：符号位、指数位、尾数
    • 符号位（S）：0表示正数，1表示负数
    • 指数位（E）：用偏移码（Bias）表示，单精度Bias=127
    • 尾数（M）：又称有效数字或小数部分，存储的是二进制小数的“尾数”，默认最高位是隐含的1（除非是非规格化数）
  • 比如：符号位=0（正数），指数=2，尾数=1.625，那真实数字就是：1.625 × 2² = 6.5

浮点数运算过程

速记点内容说明关键操作 / 备注
速记点1对阶计算阶差，把小阶尾数右移，向大阶靠齐，确保小数点对齐
速记点2尾数求和对阶后，两个尾数按定点加减法进行运算，考虑符号位
速记点3规格化调整尾数和阶码使尾数最高位满足规范
- Ss1Ss2 = 00 且尾数最高位不同 → 左规（尾数左移，阶码减1）避免溢出，尾数补足有效位
- Ss1Ss2 = 00 或 11 且尾数最高位相同 → 无溢出，无需调整保持原状
- Ss1Ss2 = 01 或 10 → 右规（尾数右移，阶码加1），表示溢出防止阶码越界
速记点4舍入方式两种方法：
- “0 舍 1 入”法：尾数右移时，丢弃最高位0舍去，1则末位加1；可能引发溢出需再次右规
- 恒置“1”法：尾数右移后，尾数末位恒为1，可能使尾数变大或变小稳定尾数长度
速记点5溢出判断（观察 Ss1Ss2）00：正数无溢出
01：正溢出
10：负溢出
11：负数无溢出

非数值型数据表示方法

速记点内容说明备注
速记点1ASCII：美国标准信息交换码采用1字节（8位）编码字符
速记点2汉字编码：多种编码方式国标码（GB码）、输入码、机内码、字形码
速记点3二-十进制编码：8421 BCD码用4位二进制表示1位十进制数字

校验码

速记点内容说明备注
速记点1奇/偶校验码：在信息码基础上加1位校验码（可加前或后），分奇校验和偶校验用于简单检错，但检错率较低
速记点2CRC码（循环冗余校验码）：检错率高、开销小、实现简单，广泛用于计算机网络数据通信目前主流的检错方法
速记点3海明码：多重奇偶校验码，加入多个校验位，分配校验位到不同奇偶校验组，实现多位错误检测和定位可以检测并纠正单个位错误

系统指令与总线

指令格式

指令类型特点简述
零地址指令操作数隐含在栈顶，指令不带地址字段
一地址指令指令带一个地址字段，另一个操作数在累加器或隐含寄存器中
二地址指令指令带两个地址字段，一个为源操作数，一个为目标操作数
三地址指令指令带三个地址字段，分别指定两个源操作数和一个结果存放地址
四地址指令指令带四个地址字段，适合复杂操作，较少见

数据寻址方式

寻址方式定义说明访问速度（大致）备注
立即寻址操作数直接在指令中给出快操作数大小受限
寄存器寻址操作数存放在寄存器中非常快寄存器访问速度最快
直接寻址指令给出操作数在内存的地址较慢访问内存
间接寻址指令中地址指向另一个地址，操作数在该地址处慢多次内存访问
寄存器间接寻址地址存在寄存器中，操作数在寄存器指向的内存地址较慢先读寄存器，再读内存
基址寻址基址寄存器的值 + 指令中的偏移量计算地址中等面向系统，支持动态地址
变址寻址变址寄存器的值 + 偏移量计算地址中等面向用户，支持数组、表等访问
相对寻址以程序计数器PC为基址 + 指令偏移量计算地址中等支持跳转、分支
堆栈寻址操作数在栈顶较快零地址指令，多用于表达式计算
组合寻址（基址+变址）用多个寄存器和偏移量组合计算操作数地址依组合复杂度而定用于复杂数据结构访问

汇编语言条件转移指令

  • 条件转移指令是汇编语言中实现程序分支控制的重要机制，根据不同的数据类型（无符号数/有符号数）使用不同的指令
数据类型条件转移指令指令含义使用场景备注
无符号数JAE/JNBJump if Above or Equal / Jump if Not Below比较无符号数大小，大于等于时跳转适用于地址、计数器等无符号数据
有符号数JGE/JNLJump if Greater or Equal / Jump if Not Less比较有符号数大小，大于等于时跳转适用于整数、温度等有符号数据

关键区别：

  • 无符号数比较：将数据视为纯二进制数，不考虑符号位
  • 有符号数比较：考虑符号位，使用补码表示，负数大于正数（在二进制层面）
  • 选择原则：根据数据的实际含义选择对应的指令，避免逻辑错误

RISC 和 CISC 的比较

  • RISC （Reduced Instruction Set Computer）和 CISC （Complex Instruction Set Computer）都是计算机处理器设计的两种基本思想，目的是让 CPU 更高效地执行程序指令
特点RISC（精简指令集计算机）CISC（复杂指令集计算机）
指令数量指令集简单，数量较少指令集复杂，数量较多
指令长度固定长度（如32位）长度不固定，指令长度多样
指令格式结构简单，格式统一结构复杂，格式多样
寻址方式寻址方式少，主要寄存器寻址寻址方式多样
存储器访问只有加载和存储指令访问存储器多种指令直接访问存储器
操作数位置大多数操作在寄存器之间完成操作数可以在存储器和寄存器之间
执行周期大部分指令一个时钟周期完成指令执行时间不固定，复杂指令多周期执行
控制方式主要采用组合逻辑控制采用微程序控制
硬件设计硬件简单，易于实现流水线硬件复杂，实现流水线较难
编译器依赖依赖优化编译器生成高效代码硬件复杂，减少编译器负担
应用示例ARM、MIPS、PowerPCx86架构（Intel、AMD处理器）

总线结构

  • 总线：连接各个功能部件的信息传输线，是各个功能部件共享的传输介质
总线结构类型说明
单总线结构用一条系统总线连接 CPU、内存、I/O 等所有功能部件，结构简单但易发生总线冲突
双总线结构增加了存储总线，专门负责 CPU 与主存之间高速数据传输，提高存储访问效率
三总线结构在双总线结构基础上增加 I/O 总线，多个外设通过 I/O 总线与通道通信，改善外设数据传输效率

总线特性

特性类型内容说明
机械特性总线连接的物理标准，如插头插座的尺寸、形状、引脚数量及排列顺序，接触可靠性
功能特性各传输线功能分工，如地址总线传地址，数据总线传数据
电气特性信号传递方向和电平范围，CPU发出的为输出信号，送入CPU为输入信号
时间特性各信号有效的时间关系，信号之间的时序同步，通常用信号时序图描述

总线通信方式

通信方式说明
同步通信通信双方由统一时钟控制数据传送，操作时间严格同步
异步通信无公共时钟，各部件操作时间不必严格统一，分为不互锁、半互锁、全互锁三种形式
半同步通信结合同步和异步特点，部分时间段同步，部分异步
分离式通信一个传输周期分成两个子周期：周期1由主控A向从控B传送，周期2由B向A传送

总线通信标准

总线标准简要说明
ISA工业标准体系结构，较老的总线标准
EISA扩展的 ISA，总线性能和地址空间增强
VESA视频电子标准协会，主要用于显示接口
PCI外部设备互连，广泛应用的并行总线
PCI-Express最新的高速串行总线和接口标准
AGP专用于加速图形处理的接口
USB通用串行总线，支持热插拔和即插即用

总线仲裁

  • 总线仲裁：在多设备共享总线时，解决多个设备同时请求总线使用权的问题
仲裁方式特点总结缺点
链式查询方式离仲裁器最近的设备优先级最高链路故障敏感，优先级固定
计数器定时查询按顺序轮询各设备请求，使用程序计数器控制无法体现优先级，不适应实时性
独立请求/响应线方式每个设备有一对 BRi/BGi 信号线，优先级可设布线复杂，硬件资源开销大

存储系统

存储器分类

分类方式分类依据具体类型说明
一、按存储介质物理材料半导体器件、磁性材料、光盘如：DRAM（半导体）、磁盘（磁性）、CD-ROM（光盘）等
二、按读写功能是否可写ROM（只读存储器）、RAM（随机存储器）ROM：数据预置不可改（在制造或写入时就固定好的）；RAM：数据可随时读写
三、按系统作用在系统中的位置主存储器、辅助存储器、缓冲存储器主存：如DDR；辅助：硬盘、U盘；缓冲：Cache（加快速度）
  • CD 光盘存储容量一般达 650MB ，有只读型光盘 CD-ROM 、一次性写入光盘 CD-R 和可擦除型光盘 CD-RW 等。

存储器层次结构

层次名称作用特点举例
第1层缓存 CacheCPU 与主存之间的高速缓冲容量小、速度最快、价格高L1、L2、L3 缓存
第2层主存 RAM存储正在运行的数据和程序容量中等、速度较快、可读写DDR4、DDR5
第3层辅助存储器永久保存大量数据容量最大、速度慢、成本低SSD、HDD、光盘等
  • RAM（随机访问存储器）：断电就没了，临时存程序和数据。
  • ROM（只读存储器）：断电也能保留数据，常存“启动程序”等。

RAM的分类：SRAM 和 DRAM

特性SRAM（静态随机存取存储器）DRAM（动态随机存取存储器）
英文全称Static Random Access MemoryDynamic Random Access Memory
是否需要刷新❌ 不需要刷新（数据稳定）✅ 需要周期性刷新（电容会漏电）
存储单元结构由 6 个晶体管组成由 1 个晶体管 + 1 个电容组成
存取速度✅ 快（纳秒级）❌ 慢（几十纳秒）
集成度（容量）❌ 低（结构复杂，单元大）✅ 高（结构简单，单位面积容量大）
功耗✅ 低（静态功耗低）❌ 高（刷新耗电）
成本❌ 高✅ 低
应用场景CPU缓存（L1/L2/L3 Cache）主存（常见的 DDR4/DDR5 等）

DRAM的三种刷新方式

  • 刷新：DRAM 的电容会漏电，需要定期刷新，否则数据会丢失
刷新方式特点优缺点对比是否影响正常访问
集中刷新在一个统一的时间段内，集中刷新所有行✅实现简单
❌刷新期间需停止访问		❌ 需要暂停读/写
分散刷新每次访问都顺便刷新一行，刷新过程分散进行✅无“死时间”，不中断访问
❌控制逻辑复杂		✅ 不影响访问
异步刷新集中+分散的结合，按最大刷新间隔安排刷新✅利用刷新间隔
✅减少死时间		✅ 减少访问冲突

ROM的分类

名称简称特点
掩模式只读存储器Mask ROM出厂前一次性烧录，不可更改，适合大批量生产
一次可编程只读存储器PROM用户可编程一次，之后不能修改（用电吹断保险丝）
可擦除可编程只读存储器EPROM可用紫外线擦除后重新编程，要整片擦除
电可擦除可编程只读存储器EEPROM可电擦除并重复编程，可以按字节擦除
闪速存储器Flash闪存改进版 EEPROM，按“块”擦除，速度快、价格低，广泛用于U盘、手机等
固态硬盘SSD实质是基于 Flash 的大容量存储器，替代机械硬盘（HDD）

地址映射

映射方式说明优点缺点
直接映射主存块固定映射到 Cache 中的唯一一块位置结构简单，成本低容易产生冲突，命中率较低
全相联映射主存块可映射到 Cache 中的任意块位置灵活性高，命中率高，减少冲突逻辑复杂，成本高
组相联映射将 Cache 分组，组内采用全相联，组间采用直接映射兼顾灵活性和成本，命中率优于直接映射复杂度介于两者之间

存储器和CPU的连接

  • 存储器和CPU的连接，就是让CPU能正确访问存储器中的数据和指令，完成读写操作的硬件线路和控制信号
连接方式说明
地址线连接CPU 地址线连接到存储器地址输入端，选中存储单元
数据线连接CPU 数据线与存储器数据端口相连，实现数据传输
读/写命令线连接控制读写操作，读命令使存储器输出数据，写命令使存储器接收数据
片选线连接控制哪片存储芯片被激活，防止总线冲突
合理选择存储芯片根据容量、速度、功耗和成本选择合适芯片

Cache替换算法

  • 替换算法：当Cache满时，需要替换掉一些数据，以腾出空间给新的数据
替换算法特点优缺点
随机算法（Random）随机选择一个块替换，无需记录使用情况简单易实现，但不能提高命中率
先进先出（FIFO）替换最早进入Cache的块，不记录使用频率实现简单，开销小，但不利用局部性
最少使用（LRU）替换最近最少使用的块，利用局部性原理，需要跟踪使用记录命中率高，但实现复杂，开销大

Cache写策略

  • 写策略：当Cache中的数据被修改后，需要更新Cache和主存中的数据
写策略名称说明优缺点
写直达法（Write Through）数据写入Cache的同时，立即写入主存数据一致性好，但写操作慢，主存压力大
写回法（Write Back）只写Cache，不立即写主存，等该Cache块被替换时再写回主存减少主存写次数，提高性能，但需维护脏位，数据一致性差
写分配法（Write Allocate）写操作发生Cache未命中时，先将对应块从主存调入Cache，再写利用局部性原则，提高后续访问效率
非写分配法（No Write Allocate）写操作发生Cache未命中时，直接写主存，不加载到Cache简单，不占用Cache空间，但可能导致性能下降

CPU

CPU寄存器分类

  • CPU 寄存器（Register） 是计算机中速度最快、地位最高的存储器
寄存器类型代表寄存器主要功能说明
通用寄存器多个寄存器组用户可直接操作的寄存器，存放临时数据或运算数
专用寄存器IR、PC、MDR、MAR、PSWR特定功能寄存器，辅助CPU指令执行和控制

专用寄存器

寄存器缩写作用描述
指令寄存器IR存放从主存取出的当前执行指令
程序计数器PC存放下一条将要执行指令的地址
存储器数据寄存器MDR暂存从主存读取或写入的数据或指令
存储器地址寄存器MAR存放当前CPU要访问的主存单元地址
状态标志寄存器PSWR保存算术/逻辑运算结果的条件码（标志位）

指令周期

  • “指令周期的数据流”指的是CPU执行一条指令时，数据在CPU内部以及CPU和存储器之间传递和处理的过程。它描述了从取出指令开始，到完成指令执行，CPU内部各个部件之间数据如何流动的全过程。
阶段名称说明
取指周期（Fetch）从存储器取出下一条指令，送入指令寄存器（IR）
间址周期（Decode/Addressing）解释指令含义，确定操作数地址，准备访问操作数
执行周期（Execute）执行指令操作，如算术运算、存取数据或控制转移
中断周期（Interrupt）响应中断请求，保存现场，转去中断服务程序

影响流水线性能的因素

  • 流水线Pipeline 就是一种让 CPU 同时“多道作业”并行处理的技术，类似工厂流水线把工作分成多个步骤，多个任务同时在不同步骤上作业，提高整体效率。
    • 把一条指令的执行过程拆分成多个阶段（比如取指、译码、执行、访存、写回）
    • 每个阶段像流水线上的一个工序，多个指令可以同时在不同阶段执行
    • 这样一来，CPU 每个时钟周期都能完成一个阶段的工作，提高指令吞吐率
因素类型说明影响表现
资源相关（结构相关）多条指令争用同一个硬件资源（如ALU、存储器端口等）硬件资源冲突，流水停顿
数据相关后一条指令的操作数依赖前一条指令的结果，但结果尚未写回或更新数据冒险，需等待或转发
控制相关流水线遇到转移（跳转）指令，后续指令的执行顺序不确定控制冒险，产生流水停顿或重填

时序系统控制方式

  • “时序系统控制方式”指的是计算机或数字系统中，如何产生和管理控制信号的时序安排方法，确保各个部件按正确的时间顺序协同工作。
控制方式说明特点
同步控制有统一时钟信号，所有控制信号都同步于该时钟控制简单，易设计，但时钟周期限制性能
异步控制无统一时钟，操作时间不固定，指令执行时间随实际需要变化灵活高效，但设计复杂
联合控制同步与异步控制结合，兼顾两者优点灵活且易实现
人工控制通过面板开关或按键人工干预控制，用于调试或开发非自动控制，用于特殊场景

微指令编码方式

  • 微指令是微程序控制器中的最小控制单位，是用来实现一条机器指令的基础步骤的指令
  • 微指令编码方式是指微程序控制器中，如何用二进制编码来表示和组织控制信号（微命令）的方式。它决定了微指令的长度、结构和控制信号的生成效率。
  • 分为：水平型微指令、垂直型微指令
编码方式说明优缺点
直接编码法每个微命令用独立的控制字段，所有控制信号并行出现操作简单，速度快，但微指令字长，控制字段多
字段编码法将相互排斥的微命令合并成一个字段，减少微指令字长度缩短微指令字，提高编码效率
最短编译法使用固定长度微指令，通过编码定义微命令微指令字最短，节省存储空间

宏指令与子程序对比

  • 宏指令（Macro）和子程序（Subroutine）都是程序设计中实现代码复用的重要机制，但实现方式和特点不同
特性宏指令（Macro）子程序（Subroutine）
展开/调用方式编译期展开（文本替换）运行时调用（CALL/RET）
占用空间多次使用 → 多份拷贝（空间大）只存一份（空间小）
运行效率高（无调用开销）略低（有跳转和栈操作）
参数处理编译期替换，简单高效运行时传参，更灵活
递归支持❌ 不支持✅ 支持
适用场景短小、频繁调用的片段复杂、可重用的功能模块

指令流水三个性能指标

  • 指令流水（Instruction Pipeline） 是一种提高CPU执行效率的技术，它像工厂“装配线”一样，把一条指令的执行过程分成若干个阶段，每个阶段由不同的硬件模块完成，各阶段可以并行工作，提高吞吐率。
指标含义公式或说明理想值范围类比解释
吞吐量单位时间内完成的指令数最大吞吐量 ≈ 1 条/周期（满负荷工作时）
实际吞吐量 < 最大吞吐量		≤ 1 条/周期工厂每小时产出的产品数量
加速比流水线比非流水线快多少倍加速比 S = (n × t)/(n + k - 1)
（n = 指令数，k = 段数）		≤ k（流水线段数）一人干 10 分钟，五人协作只需 3 分钟
效率各功能段的资源利用率效率 E = S/k
（S 为加速比，k 为段数）		≤ 1有 5 个人，但只有 4 个在忙时效率为 0.8

流水多发

  • 普通流水线：每个时钟周期发射一条指令，多个指令在不同流水线阶段交错执行。
  • 流水多发：每个时钟周期可以发射多条指令，多个指令同时进入流水线的同一阶段并行处理。
技术名称核心思想特点类比理解
超标量（Superscalar）多个指令并发执行多个执行单元，同时执行多条普通指令多条生产线并行运作，一次造多个零件
超流水（Superpipelining）单条指令细分更多流水段将传统5段流水进一步细分为更多阶段，提高时钟频率把一条流水线拆成更多更小的流水阶段
超长指令字（VLIW）一条指令打包多条操作编译器将多个操作打包成一条“超大”指令，供多个部件并行执行一条订单中包含多个加工任务

I/O设备

磁表面记录方式

  • 磁表面记录方式是计算机磁盘或磁带等磁性介质上记录和读取二进制数据时所采用的一种编码方式
编码方式全称/简称速记要点特征/规律优缺点简述
归零制RZ (Return to Zero)一个比特周期中信号一定返回0“1”与“0”都在中间回0占带宽高，识别简单
不归零制NRZ (Non Return to Zero)信号不回0，保持电平“1”保持高电平，“0”保持低电平简单但难定位同步
“见1就翻”不归零NRZ1（或NRZI）遇到“1”就翻转电平，遇“0”不变类似状态机：只在“1”时跳变相对 NRZ 更适合长“0”串
调相制PM (Phase Modulation)利用相位跳变来表示数据通过“相位翻转”表示“1”解码复杂，但抗干扰好
调频制FM (Frequency Modulation)每位起始强制产生脉冲，“1”再加一脉冲“1”=两个脉冲，“0”=一个脉冲占用空间大，易同步
改进调频制MFM (Modified FM)只在需要时加中间脉冲，降低脉冲密度“1”在位中加脉冲，“0”依据前位决定更高存储密度，MFM更主流

传送控制方式

  • 传送控制方式是为了 在 CPU、主存储器 和 I/O 设备之间高效、安全地传送数据
控制方式控制者CPU参与情况优点缺点适用场景
程序查询方式CPU全程主动轮询实现简单CPU效率低、忙等低速设备、结构简单系统
程序中断方式CPU + 中断控制CPU仅在中断时处理提高CPU利用率中断处理有开销中速设备
DMA（直接存储访问）DMA控制器CPU仅发起请求数据传输快，CPU负担小控制器复杂，需仲裁总线大量数据传输，如硬盘
I/O 通道控制方式I/O通道控制器CPU几乎不参与可并行管理多个设备，效率最高成本高，硬件复杂大型主机、大型多设备系统

中断处理

  • 中断（Interrupt）是指 计算机在执行程序的过程中，因某种突发事件而暂停当前任务，转去处理该事件，处理完后再返回原程序继续执行的一种机制。

✅ 一图速记：中断处理 5 步流程

  • INTR表示Interrupt Request
  • EINT 表示 Enable Interrupt
┌──────────────┐
│ ① 中断请求   │ ← 来自外设（如键盘、磁盘）发出 INTR=1
└────┬─────────┘
     ↓
┌──────────────┐
│ ② 中断判优   │ ← 判断哪个中断源优先（如磁盘比键盘优先）
└────┬─────────┘
     ↓
┌──────────────┐
│ ③ 中断响应   │ ← CPU 检查 EINT=1 才会响应（开中断）
└────┬─────────┘
     ↓
┌──────────────┐
│ ④ 中断服务   │ ← 做三件事：保护现场 → 执行服务程序 → 恢复现场
└────┬─────────┘
     ↓
┌──────────────┐
│ ⑤ 中断返回   │ ← 执行 IRET 指令，返回断点处继续执行主程序
└──────────────┘

✅ 对应的速记点解释表格

步骤名称关键词/作用
① 中断请求INTR = 1某个设备发出请求 → 设置中断请求触发器
② 中断判优优先级判断判断哪个中断先响应，比如打印机和键盘一起请求怎么办
③ 中断响应EINT 开关CPU 检查是否允许中断（EINT=1）才能执行中断隐指令
④ 中断服务最关键阶段保护现场→执行服务程序→恢复现场
⑤ 中断返回IRET一条“中断返回指令”，回到中断前断点继续执行主程序

DMA的控制方式

  • DMA（Direct Memory Access，直接存储器访问）是一种让外设绕过 CPU，直接与主存交换数据的机制，大大提升了数据传输效率。
方式名称速记关键词原理说明
① CPU 停止访问法暂停 CPU 用内存DMA 请求时，CPU 完全暂停，DMA 独占总线访问内存，控制简单，但 CPU 被“晾着”效率低
② 交替访问法时间片轮转一个 CPU 周期被平均分成两个片段：一半给 CPU，一半给 DMA，类似 轮流用内存
③ 周期挪用法挪用部分内存周期DMA 仅在 IO 比内存慢时，趁内存空闲“偷用”一次周期（偷时间），不干扰 CPU 连续访问内存，效率更高

DMA接口组成

组成部分作用说明
主存地址寄存器（AR）保存当前要访问的主存地址（数据传输目标地址）
字计数器（WC）记录需要传输的数据字数，传输完毕后计数器归零
数据缓冲寄存器（BR）暂存从主存或设备读入的数据，或准备写入的数据
DMA控制逻辑控制DMA传输过程，包括总线请求、握手、传送时序控制等
中断机构DMA传输完成后向CPU发出中断信号，通知CPU传输结束

I/O接口的功能

功能名称作用说明
选址功能CPU通过设备选择线上的设备码确定与哪台I/O设备通信，实现设备定位
传送命令功能存放并译码CPU发出的命令，保证I/O设备能正确响应CPU指令
传送数据功能提供数据通路，实现CPU与I/O设备之间的数据传送
反映设备状态功能设置状态触发器，实时反映I/O设备的工作状态，使CPU能及时了解设备状况

I/O接口的编址方式

编址方式特点与优缺点备注
统一编址- I/O 地址视为内存地址的一部分
- 不需专门的I/O指令，操作灵活方便
- 端口地址空间大
- 端口占用内存地址空间，内存容量减小
- 访问速度较慢		编址空间共享，指令通用
不统一编址- I/O地址和存储地址分开
- 输入/输出指令与存储指令区分清晰
- 编程更清晰
- 指令种类少，功能受限
- 需要CPU发出两组控制信号，增加复杂度		独立I/O端口，硬件设计更复杂
学海无涯
Copyright © 2025 Ruochen Chen
